pcb雙面板和單面板的區別在哪里

  • 發表時間:2021-12-25 09:40:22
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有574個文字,預計閱讀時間2分鐘

  目前,單面板和雙面板的用量越來越大,拿著板子很容易區分,但是只能從表面區分,它們兩者之間到底有哪些不同呢,下面小編來詳細的說一說。

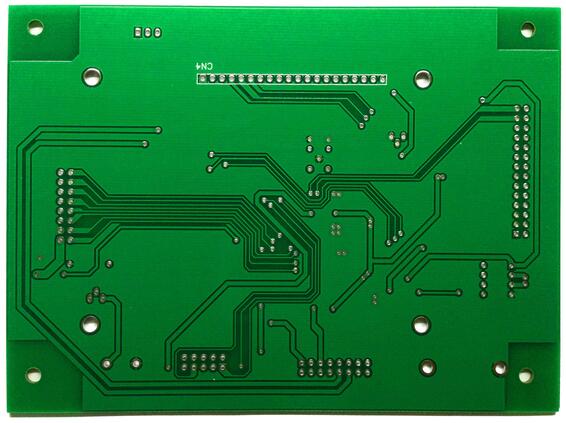

  雙面板和單面板的區別

  1、材質上。

  單面板:銅箔只在一面存在,比如你常見的電視機板,

  雙面板:雙面都有銅箔走線,兩面銅箔采用導通的貫穿孔連接,價格上基本差別7倍(因材質不同而不可完全定義)。還有一種在行業上稱為假雙面板,沒有貫穿孔連接(成本低多了)。
雙面板和單面板的區別

  2、工藝上。

  單面板:焊點集中在一面,一般是另一面插元件,部分產品還在走線銅箔面有SMD元件。

  雙面板:兩面都可以焊接,都可以既有插件元件也可以有SMD元件。

  假雙面:一般只在一面插件,另一面焊接,雙面的銅箔走縣依靠元件腳的兩面焊接來導通。

  3、PCB線路板。

  單面板:將提供零件連接的金屬線路布置于絕緣的基板材料上,該基板同時也是安裝零件的支撐載具。

  雙面板:當單面的電路不足以提供電子零件連接需求時,便可將電路布置于基板的兩面,并在板上布建通孔電路以連通板面兩側電路。

  4、生產工藝流程。

  雙面板:以噴錫工藝為例

  開料→鉆孔→沉銅/加厚銅→干膜→圖形電鍍→蝕刻→濕菲林→插頭鍍金→噴錫→字符→外形 電測試→終檢→最終審核→包裝

  單面板:以噴錫工藝為例

  下料磨邊→鉆孔→外層圖形→蝕刻→檢驗→絲印阻焊→噴錫→絲印字符→外形加工→測試→檢驗

  以上就是小編整理的關于“pcb雙面板和單面板的區別在哪里”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
