阻抗匹配是指信號源或者傳輸線跟負載之間的一種合適的搭配方式。阻抗匹配分為低頻和高頻兩種情況討論。

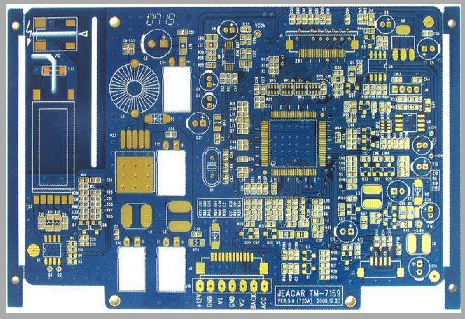

　　PCB阻抗匹配的條件：

　　①負載阻抗等于信源內阻抗，即它們的模與輻角分別相等，這時在負載阻抗上可以得到無失真的電壓傳輸。

　?、谪撦d阻抗等于信源內阻抗的共軛值，即它們的模相等而輻角之和為零。這時在負載阻抗上可以得到最大功率。這種匹配條件稱為共軛匹配。如果信源內阻抗和負載阻抗均為純阻性，則兩種匹配條件是等同的。

　　阻抗匹配是指負載阻抗與激勵源內部阻抗互相適配，得到最大功率輸出的一種工作狀態。對于不同特性的電路，匹配條件是不一樣的。在純電阻電路中，當負載電阻等于激勵源內阻時，則輸出功率為最大，這種工作狀態稱為匹配，否則稱為失配。

　　當激勵源內阻抗和負載阻抗含有電抗成份時，為使負載得到最大功率，負載阻抗與內阻必須滿足共扼關系，即電阻成份相等，電抗成份絕對值相等而符號相反。這種匹配條件稱為共扼匹配。

　　阻抗匹配(Impedance matching)是微波電子學里的一部分，主要用于傳輸線上，來達至所有高頻的微波信號皆能傳至負載點的目的，不會有信號反射回來源點，從而提升能源效益。史密夫圖表上。電容或電感與負載串聯起來，即可增加或減少負載的阻抗值，在圖表上的點會沿著代表實數電阻的圓圈走動。如果把電容或電感接地，首先圖表上的點會以圖中心旋轉180度，然后才沿電阻圈走動，再沿中心旋轉180度。重覆以上方法直至電阻值變成1，即可直接把阻抗力變為零完成匹配。
