隨著電子產品的不斷更新換代，新產品已進入千家萬戶，但是有很多朋友剛開始設計pcb的時候，不是很清楚pcb打樣廠的生產制程能力，不知道該用多大的線寬比較合適，下面小編根據工廠的生產能力來詳細的說一說。

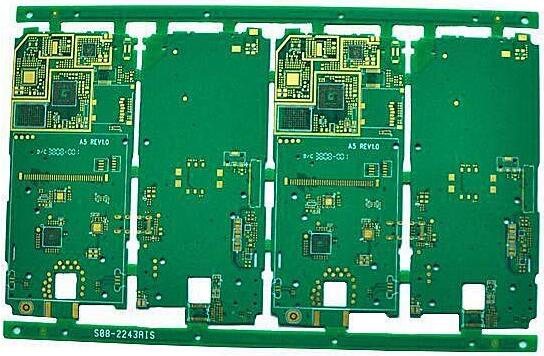

　　PCB打樣的線寬為多少比較合適

　　1、首先PCB電源線的寬度最好在40mil以上，最低也要在25mil以上，在條件允許的情況下盡量寬;

　　2、另外還要考慮實際的電流，一般10mil可承受的最大電流為1a，根據實際電流選取合適線寬;

　　3、電源的地線要寬于V+的線寬，并盡量包圍著V+以減少干擾，降低電源紋波;

　　4、換算成mm可簡單記為電源正不低于0.6mm，電源負要大于電源正，且包圍在電源正周圍。

　　目前國內比較主流的是6mil。但是通常在要求不高的時候，應選用可靠性更高的10mil或8mil。

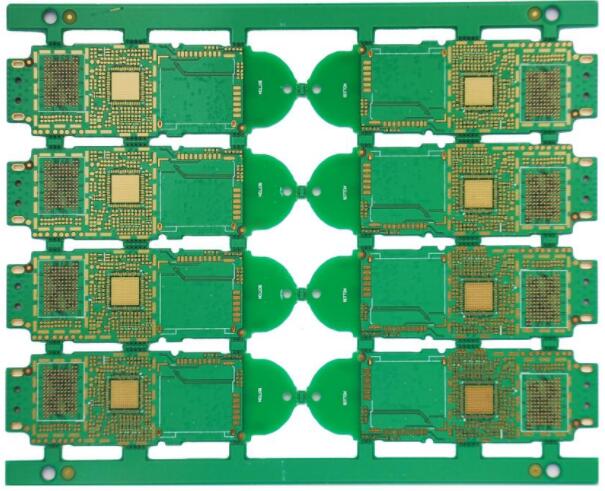

　　PCB打樣時3mil線寬能做嗎

　　這里小編可能明確的回答，3mil是可以做，電子產品逐漸向輕、薄、短、小化發展，體積越來越小，給我們留下布線的空間也越來越少了，所以在設計的時候就比較緊湊，很多地方可能設計為3mil的線寬。

　　pcb打樣工廠為了迎合市場的不斷需求，也在不斷的完善生產制程能力，從之前的6mil提高到了現在的3mil，雖然工藝能力提上去了，但是成本相對還是會高一些，所以3mil的pcb板不管是打樣還是生產，都會比普通的板子要高一些。

　　以上就是小編介紹的關于PCB打樣的線寬為多少比較合適和PCB打樣時3mil線寬能做嗎，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
