在開關電源PCB 抄板、PCB設計，到最后進行PCB量產的時候，PCB拼板也是一件非常重要的事，這不僅牽涉到PCB電路板的質量標準，更能影響PCB生產的成本。如何在確保PCB電路板的質量前提下，進行合理有效的拼板，從而節省原材料，是注重解決的一個問題。

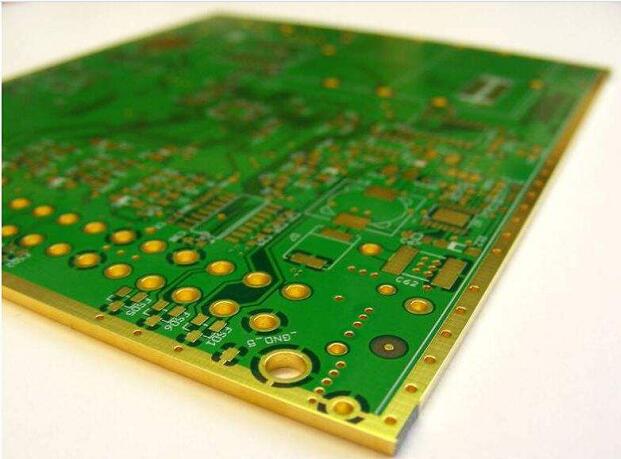

　　開關電源PCB拼板注意事項：

　　1、PCB在拼板時要注意留邊和開槽。

　　留邊是為了再后期焊接插件或者貼片時能有固定的地方，開槽是為了把 PCB 板拆分開來。留邊的工藝要求一般在 2-4MM，元器件要根據最大寬度進行 開關電源PCB 板放置。開槽就是在禁止布線層，或者材料層，具體跟開關電源之 PCB 廠家商定，進行處理加工，設計人員進行標示就可以了。開關電源PCB 拼板是為了方便生產，提高工作效率，你可以自行選擇。

　　2、v 型槽和開槽都是銑外型的一種方式。

　　在做拼版時可以很容易的將多個板子分離，避免在分離時傷害到電路板。根據你拼版的單一品種的形狀來確定使用哪種方式，v-cut 需要走直線，不適合尺寸不一的四種板子。

　　拼版要求：1、一般是不超過 4 種，每種板的層數、銅厚、表面工藝要求相同，另外與廠家工程師協商，達成最合理的拼版方案。

　　2、拼板就是為了節省成本，如果生產工藝比較復雜，批量較大建議單獨生產，拼板還要承擔廢品率 10%-20%不等。
