隨著科技的不斷發展，電子產品的不斷更新換代，大家對于新產品快速進入市場有很高的要求，誰的產品先上市就能獲得比較好的市場，所以大家對于pcb打樣交貨周期的時間安排得越來越緊，那么一款普通的四層pcb板打樣需要多長時間呢，下面小編來介紹一下。

　　四層pcb打樣交期知識介紹以及廠家推薦

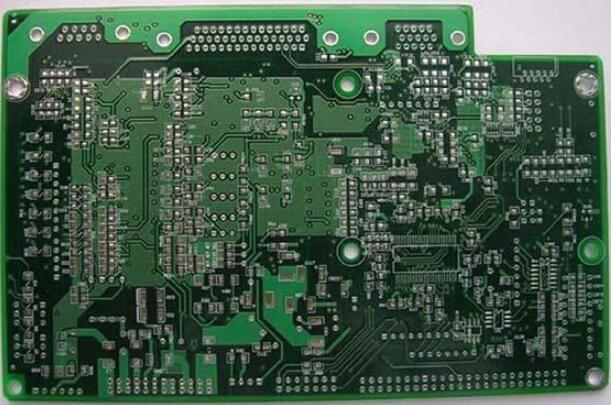

　　由于四層板比雙面板要多兩層線路，導致生產中多了好幾道工序，比如要做內層，壓合，黑化，除膠等，所以在交板時間上要比雙面稍慢一些。一款普通的四層pcb打樣，以數量10PCS為例，一般需要4-5天交貨。

　　四層pcb生產流程:

　　下料→內層→壓合→黑化→除膠→沖鉆基準孔→數控鉆孔→檢驗→去毛刺→化學鍍薄銅→電鍍薄銅→檢驗→刷板→貼膜(或網印)→曝光顯影(或固化)→檢驗修板→圖形電鍍(Cu+Sn/Pb)→去膜→蝕刻→檢驗修板→插頭鍍鎳鍍金→熱熔清洗→電氣通斷檢測-->清潔處理→網印阻焊圖形→固化→網印標記符號→固化→外形加工→清洗干燥→檢驗→包裝→成品。

　　現在四層pcb打樣做得比較好的就是深圳了，這里小編為您推薦一家，這是一個擁有10多年生產經驗的pcb生產廠家-深圳市誠暄電路科技有限公司，他們作為pcb行業的老字號廠家，無論是質量以及產品的生產力度都是非常不錯的，普通的四層pcb打樣只要3-4天就能完成。

　　公司先后引進具有世界先進水平的現代化生產和檢測設備及軟件，目前擁有2條全自動沉銅線，曝光機6臺，飛針測試機百余臺，AOI光測機6臺，完全能滿足公司和工廠的需要。

　　以上就是小編介紹的關于普通的四層pcb打樣的交期，希望對大家有所幫助，如還有不清楚的地方，請聯系客服的QQ、微信或者電話，我們會有專業的人員為您解答。
