工廠生產的pcb都是前期經過工程師的設計來的，經過打樣測試，再生產，但是很多新手對于PCB設計中的各個層的認識不是很充分，不是很清楚PCB中各層的作用和用法，下面pcb打樣工廠小編介紹一下關于pcb設計中各層的作用是什么。

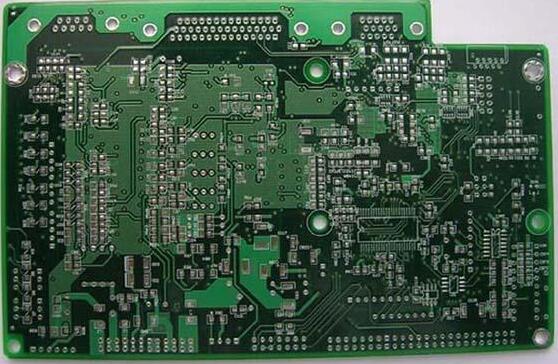

　　pcb打樣工廠介紹關于pcb設計中各層的知識

　　1、Keep out layer(禁止布線層)

　　用于定義在線路板上能夠有效放置元件和布線的區域。在該層繪制一個封閉區域作為布線有效區，在該區域外是不能自動布局和布線的。

　　禁止布線層是定義我們?cè)诓茧姎馓匦缘你~時的邊界，也就是說我們先定義了禁止布線層后，我們?cè)谝院蟮牟歼^程中，所布的具有電氣特性的線是不可能超出禁止布線層的邊界。

　　常常有些習慣性把Keep out層作為機械層來使用，這種方式其實是不對的，所以建議大家進行區分，不然每次生產的時候板廠都要給你進行屬性變更。

　　2、Mechanical(機械層)

　　顧名思義是進行機械定型的就是整個PCB板的外觀，其實我們?cè)谡f機械層的時候就是指整個PCB板的外形結構。它也可以用于設置電路板的外形尺寸，數據標記，對齊標記，裝配說明以及其它的機械信息。

　　3、Top Solder和Bottom Solder(阻焊層)

　　阻止綠油覆蓋，我們常說的“開窗”，常規的敷銅或者走線都是默認蓋綠油的，如果我們相應的在阻焊層處理的話，就會阻止綠油來覆蓋，會把銅露出來。

　　4、Signal layer(信號層)

　　信號層主要用于布置電路板上的導線。包括Top layer(頂層)，Bottom layer(底層)和30個MidLayer(中間層)。Top層和Bottom層放置器件，內層進行走線。

　　5、Top paste和Bottom paste(頂層、底焊盤鋼網層)

　　和焊盤大小是一樣，這個主要是做SMT的時候可以利用來這兩層來進行鋼網的制作，在剛網上剛好挖一個焊盤大小的孔，再把這個鋼網罩在PCB板上，用帶有錫膏的刷子一刷就很均勻的刷上錫膏了，

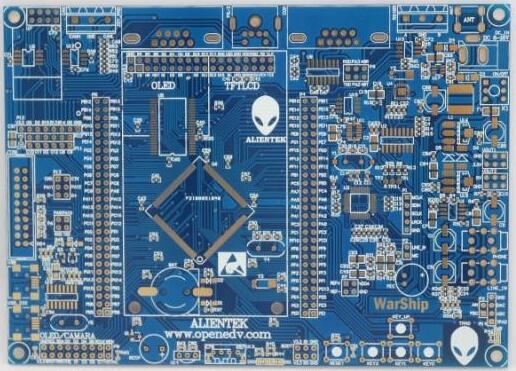

　　6、Silkscreen layer(絲印層)

　　絲印層主要用于放置印制信息，如元件的輪廓和標注，各種注釋字符等。Altium提供了Top Overlay和Bottom Overlay兩個絲印層，分別放置頂層絲印文件和底層絲印文件。

　　7、Internal plane layer(內部電源/接地層)

　　該類型的層僅用于多層板，主要用于布置電源線和接地線，我們稱雙層板，四層板，六層板，一般指信號層和內部電源/接地層的數目。

　　8、Multi layer(多層)

　　電路板上焊盤和穿透式過孔要穿透整個電路板，與不同的導電圖形層建立電氣連接關系，因此系統專門設置了一個抽象的層—多層。一般，焊盤與過孔都要設置在多層上，如果關閉此層，焊盤與過孔就無法顯示出來。

　　9、Drill Drawing(鉆孔層)

　　鉆孔層提供電路板制造過程中的鉆孔信息(如焊盤，過孔就需要鉆孔)。 Altium提供了Drill gride(鉆孔指示圖)和Drill drawing(鉆孔圖)兩個鉆孔層。

　　以上就是pcb打樣工廠小編介紹的關于pcb設計中各層的作用是什么，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
