電子產品趨向于厚度薄、體積細小、重量輕，同時包含更多功能和高速的運行速度。工藝也越來越多，有噴錫、鍍鎳金、沉鎳金等等，下面小編來詳細的介紹六種不同工藝的流程。

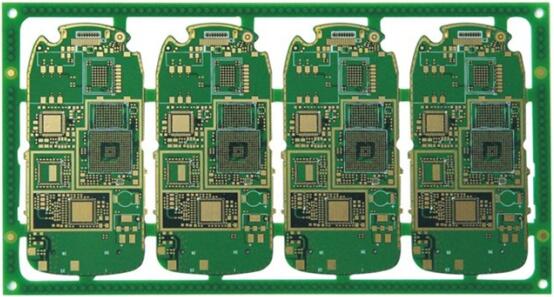

　　高端pcb板打樣廠家介紹六種不同工藝pcb線路板的工藝流程

　　1、雙面板噴錫板工藝流程

　　下料磨邊→鉆孔→沉銅加厚→外層圖形→鍍錫、蝕刻退錫→二次鉆孔→檢驗→絲印阻焊→鍍金插頭→熱風整平→絲印字符→外形加工→測試→檢驗。

　　2、雙面板鍍鎳金工藝流程

　　下料磨邊→鉆孔→沉銅加厚→外層圖形→鍍鎳、金去膜蝕刻→二次鉆孔→檢驗→絲印阻焊→絲印字符→外形加工→測試→檢驗。

　　3、單面板工藝流程

　　下料磨邊→鉆孔→外層圖形→(全板鍍金)→蝕刻→檢驗→絲印阻焊→(熱風整平)→絲印字符→外形加工→測試→檢驗。

　　4、多層線路板鍍鎳金工藝流程

　　下料磨邊→鉆定位孔→內層圖形→內層蝕刻→檢驗→黑化→層壓→鉆孔→沉銅加厚→外層圖形→鍍金、去膜蝕刻→二次鉆孔→檢驗→絲印阻焊→絲印字符→外形加工→測試→檢驗。

　　5、多層線路板噴錫板工藝流程

　　下料磨邊→鉆定位孔→內層圖形→內層蝕刻→檢驗→黑化→層壓→鉆孔→沉銅加厚→外層圖形→鍍錫、蝕刻退錫→二次鉆孔→檢驗→絲印阻焊→鍍金插頭→熱風整平→絲印字符→外形加工→測試→檢驗。

　　6、多層線路板沉鎳金板工藝流程

　　下料磨邊→鉆定位孔→內層圖形→內層蝕刻→檢驗→黑化→層壓→鉆孔→沉銅加厚→外層圖形→鍍錫、蝕刻退錫→二次鉆孔→檢驗→絲印阻焊→化學沉鎳金→絲印字符→外形加工→測試→檢驗。

　　以上就是高端pcb板打樣廠家介紹六種不同工藝pcb線路板的工藝流程，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
