印制電路板(PCB)中常見的鉆孔有導通孔、盲孔、埋孔這三種。

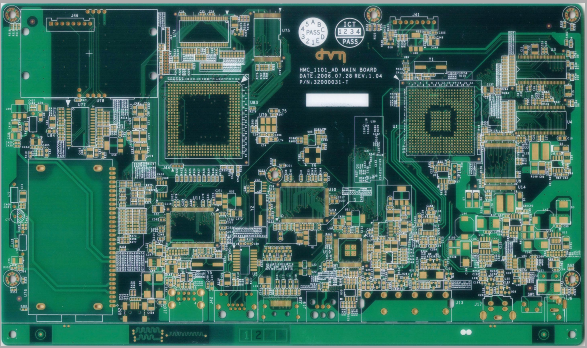

　　6層PCB板盲埋孔鉆孔制作有哪些注意事項？

　　1)盲孔與通孔、盲孔與相鄰的埋孔位置不能重合或相連，對同一網絡要保證6mil，不同網絡保證10mil以上。(此問題需使用參考選擇方能正確判斷)

　　2)一階HDI板，使用RCC65T(介質厚度0.055MM、不含銅厚)壓合，激光孔最小0.10mm，

　　工程制作時選用孔徑的優先級為：0.15-0.13-0.10mm;使用RCC100T(介質厚度0.095MM、不含銅厚)，工程制作時選用孔徑的優先級為：0.15-0.13mm。

　　3)二階HDI板，兩次RCC必須使用65T規格，工程制作時選用孔徑的優先級為：0.15-0.13mm。且外層需走負片工藝，注意外層走負片必須要滿足《MI規范》負片條件，如全板鍍金則不能采取負片制作。

　　4)孔到導體距離隨著層壓次數增加而增加，二次層壓通孔到內層導體距離極限為9mil，三次則為10mil。

　　5)針對開料后就鉆盲孔的情況，鉆帶需要拉伸處理(板邊3.20MM定位孔不允許拉伸)。

　　6)針對類似于下面盲孔結構，由于L3-6是層壓后鉆孔、而DRL1-2是直接開料鉆孔，此時DRL1-2不能按上面第5點拉伸處理。為了使用L1-2與L3-6在第二次層壓對位，DRL1-2需要采用DRL3-6相同的漲縮系數制作。工程正確做法如下：1)1：1形式輸出DRL1-2;2)在ERP的DRL1-2鉆孔處備注“采用DRL3-6相同的漲縮系數制作”。

　　以上就是小編整理的關于“6層PCB板盲埋孔鉆孔制作注意事項”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
