產品詳情
產品參數

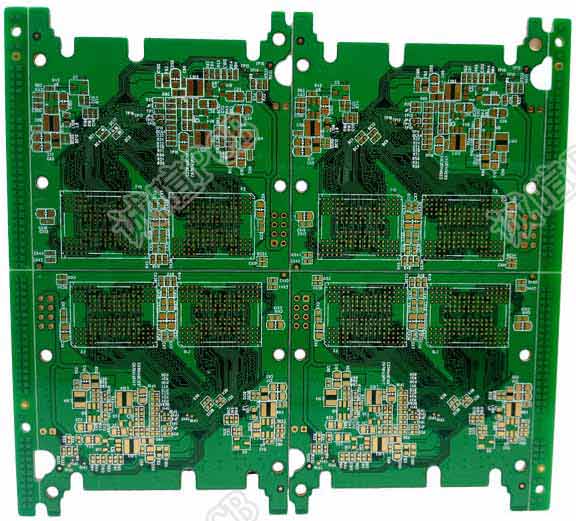

| 層數： | 10層 | 剛?cè)嵝裕?/td> | 剛 | 基材： | FR4 |
| 加工定制： | 是 | 銅箔厚度： | 1安銅 | 成品厚度： | 2.5mm |
| 打樣價格： | 1800元 | 打樣數量： | 5pcs/5set | 打樣交期： | 10天 |
| 表面工藝： | 沉金 | 沉金厚度： | 1邁 | 樣板測試： | 飛針 |
| 樣板成型： | CNC | 批量價格： | 1600元/平米 | 批量交期： | 15天 |
| 批量測試： | 電測 | 批量成型： | CNC | 運輸方式： | 快遞/物流 |
| 營銷方式： | 廠家直營 | 能否開票： | 能 | 運費說明： | 省內包郵 |
流程介紹
多層pcb板打樣是由交替的導電圖形層及絕緣材料層壓粘合而成的一種印制電路板。導電圖形的層數在三層以上，層間電氣互連是通過金屬化孔實現的。
如果用一塊雙面板作為內層、兩塊單面板作為外層或兩塊雙面板做內層、兩塊單面板作為外層，通過定位系統及絕緣黏結材料疊壓在一起，并將導電圖形按設計要求進行互連，就成為四層、六層印制電路板，也稱為多層pcb線路板。
表面處理
常用的表面工藝有：噴錫、沉金、抗氧化(OSP)、鎳金、鈀金、插頭鍍金等等，可根據自身需求來選擇。
常見問題
問：多層pcb板打樣可以指定壓合PP的厚度嗎?
答：可以的，需要你提供層壓結構圖給我司。
問：多層pcb板打樣設計為0.1mm的通孔可以嗎?
答：不可以的，0.1mm屬于激光鉆孔，鉆不了通孔的，機械鉆孔需要0.15mm及以上。

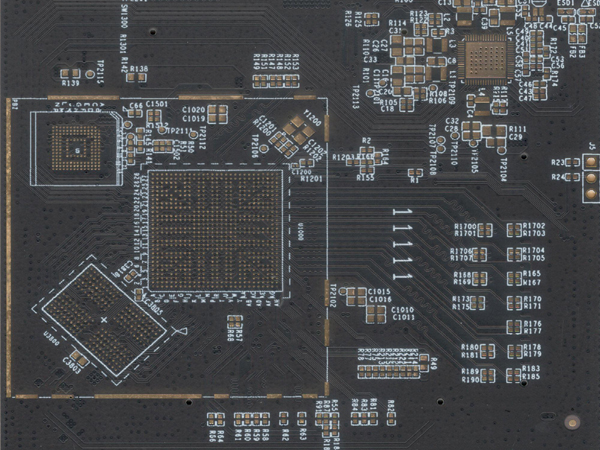

問：多層pcb板打樣的BGA位的夾線可以設計為3mil嗎?能做嗎?
答：可以的，由于BGA沒有多的空間走線，很多產品都是設計的3mil。
