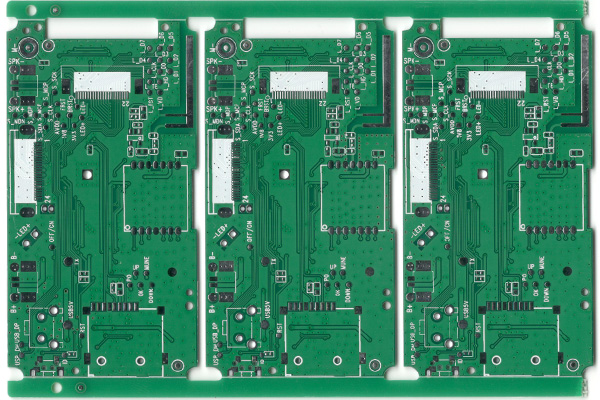

產品參數

　　多層pcb優點

　　1.節省面積，裝配密度高。

　　2.減少整體重量和外部接線。

　　3.靈活的設計，更大的布線空間。

　　4.滿足EMC和型號完整性性能要求。

　　多層pcb缺點

　　1.加工成本高(特殊生產設備)。

　　2.產品周期長。

　　3.設計工具很貴。

　　4.試驗方法要求高。

　　5.維修很困難。

　　細節介紹

　　1、板材

　　我司目前的基材供應商有：建滔、南亞、生益、聯茂等知名品牌。

　　板材厚度有：0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm、2.5mm、3.0mm、3.2mm。板子厚度指的是線路板厚度。板厚的公差，一般在板厚的10%左右，這10%主要是因?yàn)橐∽韬福迳厦嬉零~引起。

　　板材銅厚有：H/H、1/1、2/2、3/3、4/4、5/5、6/6，單位為盎司，完成銅厚可以達到7盎司。板材的品牌、板厚和銅厚可以根據產品的需要進行選擇。

　　2、表面處理

　　表面處理指的是線路板表面采用什么樣的工藝，我司目前有提供：有鉛噴錫、無鉛噴錫、沉金、抗氧化(OSP)、電金手指，沉錫等工藝，可以根據需要進行選擇。從焊接性能上來說，以上介紹的都沒有任何問題。

　　沉金的優點

　　不易氧化，可長時間存放，表面平整，適合用于焊接細間隙引腳以及焊點較小的元器件。有按鍵PCB板的首選(如手機板)。可以重復多次過回流焊也不太會降低其可焊性。可以用來作為COB(Chip On Board)打線的基材。
