在元器件的高壓之間，PCB上開槽只能是用來防止爬電距離不夠，防止PCB受潮后漏電流加大。如果是在變壓器底下開孔或槽，那是為了給變壓器更好的散熱，同時也可以減少分布電容帶來的EMC輻射。

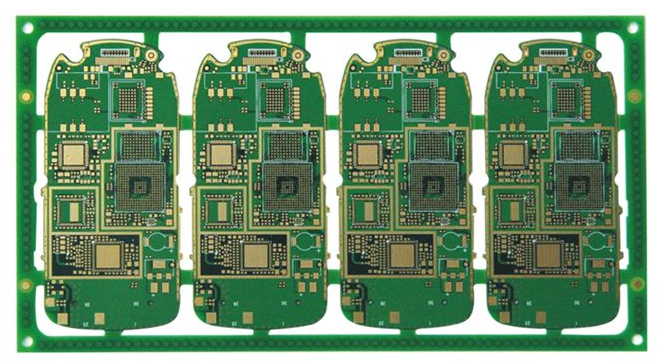

　　PCB板開槽的目的是什么?

　　PCB上強弱電之間，單單PCB材料也能隔離，承受一定的耐壓，雖然PCB雖然耐壓也不低，但使用長久后會沾上灰塵和潮氣，如此其耐壓就會明顯降低，意味著爬電距離降低，爬電距離就是絕緣體表面沾污和受潮后絕緣電阻降低，在高壓下產生電流(乃至電弧)的現象。

　　PCB開槽后，短距離采用直接空氣隔離，電氣間隙，其耐壓將得到一定的保證。

　　抗電強度最好的，是固體或液體內部，例如二極管PN結，MOS管的絕緣柵極，變壓器油中。 其次是常溫常壓或(高壓更好)氣體。 最差的是固體表面，如上面所言，是固體表面沾染了灰塵和潮濕。

　　如電力變壓器的套管，其直徑并不大，芯柱和變壓器外殼之間距離并不大，但因是在變壓器油和陶瓷中，所以能夠承受很高電壓。但套管相當長，表面做成波紋和溝槽，就是為了增加沿表面的距離。
