PCB6層板的三種疊層結構介紹

  • 發表時間:2021-12-08 15:30:55
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有377個文字,預計閱讀時間1分鐘

  隨著技術的發展,通訊行業芯片的速率也越來越高,對PCB板上信號質量和電源的完整性的要求也越來越嚴格。芯片的集成度、工作頻率越來越高,因此信號傳輸的速率也越來越快。高速信號的處理也顯得越來越重要了。

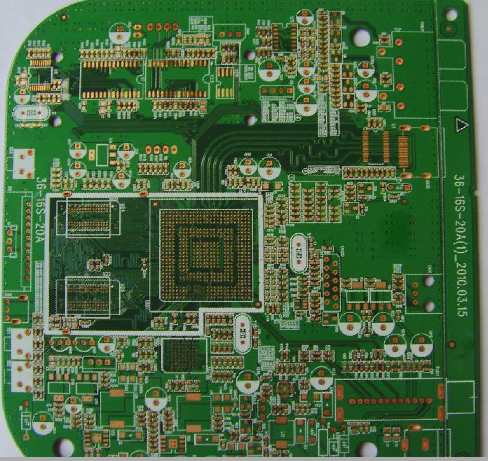

6層板的三種疊層結構介紹

  PCB6層板的三種疊層結構

  a.TOP、GND02、S03、PWR04、GND05、BOTTOM(此方案是業界主推的6層PCB的疊層設計方案,有3個布線層,一個電源平面,2個地平面。第4、5層之間的厚度要盡可能小弟3層是最佳布線層,告訴信號和高風險信號優先布置在該層)

  b.TOP、GND02、S03、S04、PWR05、BOTTOM (當需要的布線層數多,對成本要求苛刻時可以采用此方案。該方案中S03是最優布線層)

  c.TOP、S02、GND03、PWR04、S05、BOTTOM(第3、4層之間芯板的厚度盡量小使電源阻抗較低,第1、2層要交叉走線,第5、6層要交叉走線靠近地平面的S02是最優布線層)

  以上就是小編整理的關于“6層板的三種疊層結構介紹”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
