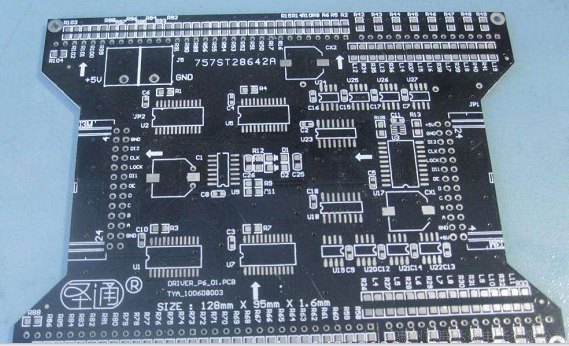

PCB多層板壓合是利用高溫高壓后半固化片受熱固化而將一塊或多塊內層蝕刻后制板(經黑氧化處理)及銅箔沾合成一塊多層板的制程。壓合是制作PCB多層板的重要的流程。

　　PCB多層板壓合制作流程：

　　1、Autoclave 壓力鍋

　　是一種充滿了高溫飽和水蒸氣，又可以施加高氣壓的容器，可將層壓后之基板(Laminates)試樣，置于其中一段時間，強迫使水氣進入板材中，然后取出板樣再置于高溫熔錫表面，測量其"耐分層"的特性。此字另有Pressure Cooker 之同義詞，更被業界所常用。另在多層板壓合制程中有一種以高溫高壓的二氧化碳進行的"艙壓法"，也類屬此種 Autoclave Press。

　　2、Cap Lamination 帽式壓合法

　　是指早期多層PCB板的傳統層壓法，彼時 MLB 的"外層"多采單面銅皮的薄基板進行疊合及壓合，直到 1984年末 MLB 的產量大增后，才改用現行銅皮式的大型或大量壓合法(Mss Lam)。這種早期利用單面銅皮薄基板的 MLB 壓合法，稱為Cap Lamination。

　　3、Crease 皺褶

　　在多層板壓合中，常指銅皮在處理不當時所發生的皺褶而言。0.5 oz以下的薄銅皮在多層壓合時，較易出現此種缺點。

　　4、Dent 凹陷

　　指銅面上所呈現緩和均勻的下陷，可能由于壓合所用鋼板其局部有點狀突出所造成，若呈現斷層式邊緣整齊之下降者，稱為 Dish Down。此等缺點若不幸在蝕銅后仍留在線路上時，將造成高速傳輸訊號的阻抗不穩，而出現噪聲 Noise。故基板銅面上應盡量避免此種缺失。

　　5、Caul Plate 隔板

　　多層板在進行壓合時，于壓床的每個開口間(Opening)，常疊落許多"冊"待壓板子的散材(如8~10套)，其每套"散材"(Book)之間，須以平坦光滑又堅硬的不銹鋼板予以分隔開，這種分隔用的鏡面不銹鋼板稱之 Caul Plate 或Separate Plate，目前常用者有 AISI 430或 AISI 630等。

　　6、Foil Lamination 銅箔壓板法

　　指量產型多層板，其外層采銅箔與膠片直接與內層皮壓合，成為多層板之多排板大型壓板法(Mass Lam)，以取代早期之單面薄基板之傳統壓合法。

　　7、Kraft Paper 牛皮紙

　　多層板或基材板于壓合(層壓)時，多采牛皮紙做為傳熱緩沖之用。是將之放置在壓合機的熱板(Platern)與鋼板之間,以緩和最接近散材的升溫曲線。使多張待壓的基板或多層板之間。盡量拉近其各層板材的溫度差異，一般常用的規格為 90 磅到 150 磅。由于高溫高壓后其紙中纖維已被壓斷,不再具有韌性而難以發揮功能，故必須設法換新。此種牛皮紙是將松木與各種強堿之混合液共煮，待其揮發物逸走及除去酸類后，隨即進行水洗及沉淀;待其成為紙漿后，即可再壓制而成為粗糙便宜的紙材。

　　8、Kiss Pressure 吻壓、低壓

　　多層板在壓合時，當各開口中的板材都放置定位后，即開始加溫并由最下層之熱盤起，以強力之液壓頂柱(Ram)向上舉升，以壓迫各開口(Opening)中的散材進行黏合。此時結合用的膠片(Prepreg)開始逐漸軟化甚至流動，故其頂擠所用的壓力不能太大，避免板材滑動或膠量流出太多。此種起初所采用較低的壓力(15～50 PSI)稱為"吻壓"。但當各膠片散材中的樹脂受熱軟化膠化，又將要硬化時，即需提高到全壓力(300～500 PSI)，使各散材達到緊密結合而組成牢固的多層板。

　　9、Lay Up 疊合

　　多層電路板或基板在壓合前，需將內層板、膠片與銅皮等各種散材與鋼板、牛皮紙墊料等，完成上下對準、落齊，或套準之工作，以備便能小心送入壓合機進行熱壓。這種事前的準備工作稱之為 Lay Up。為了提高多層板的品質,不但此種"疊合"工作要在溫濕控制的無塵室中進行，而且為了量產的速度及品質，一般八層以下者皆采大型壓板法(Mass Lam)施工，甚至還需用到"自動化"的疊合方式，以減少人為的誤失。為了節省廠房及合用設備起見，一般工廠多將"疊合"與"折板"二者合并成為一種綜合性處理單位，故其自動化的工程相當復雜。

　　10、Mass Lamination 大型壓板(層壓)

　　這是多層板壓合制程放棄"對準梢"，及采用同一面上多排板之新式施工法。自 1986 年起當四、六層板需求量淚增之下，多層板之壓合方法有了很大的改變。早期的一片待壓的制程板上只排一片出貨板，此種一對一的擺布在新法中已予以突破，可按其尺寸大小改成一對二，或一對四，甚至更多的排板進行壓合。新法之二是取消各種散材(如內層薄板、膠片、外層單面薄板等)的套準梢;而將外層改用銅箔，并先在內層板上預做"靶標"，以待壓合后即"掃"出靶標，再自其中心鉆出工具孔，即可套在鉆床上進行鉆孔。

　　以上就是小編整理的關于“PCB多層板壓合制作流程介紹”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
