隨著電子行業的不斷發展，pcb從最早的單面板到現在的雙面多層板，在大量互連和交叉需求的情況下，pcb線路板想要達到一個滿意的性能，就必須將板層擴大到兩層以上，因此就出現了多層pcb線路板，下面小編來詳細的說一說多層PCB線路板是什么意思?多層PCB線路板打樣的難點。

　　多層PCB線路板介紹

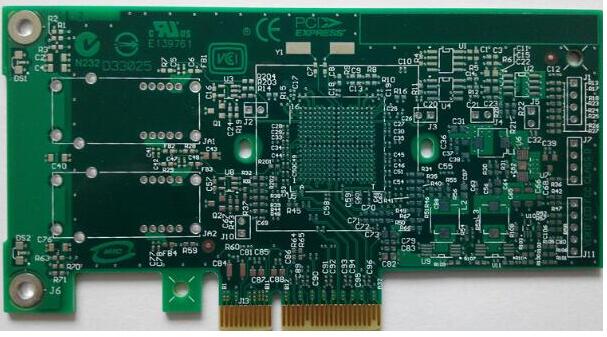

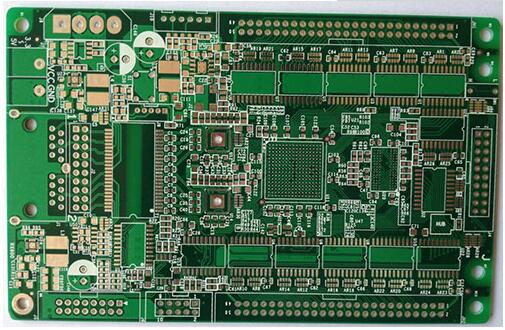

　　PCB多層板是指用于電器產品中的多層線路板,多層板用上了更多單面板或雙面板的布線板。用一塊雙面作內層、二塊單面作外層或二塊雙面作內層、二塊單面作外層的印刷線路板，通過定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板就成為四層、六層印刷電路板了，也稱為多層印刷線路板。

　　多層PCB線路板打樣的四大難點

　　1、內部電路制作的難點

　　多層電路板采用高TG、高速、高頻、厚銅、薄介質層等特殊材料，對內部電路制作和圖形尺寸控制提出了很高的要求。例如，阻抗信號傳輸?shù)耐暾栽黾恿藘?nèi)部電路制造的難度。

　　寬度和線間距小，開路和短路增加，短路增加，合格率低;細線信號層多，內層AOI泄漏檢測概率增加;內芯板薄，易起皺，曝光不良，蝕刻機時易卷曲;高層plate多為系統板，單位尺寸較大，且產品報廢成本較高。

　　2、層間對準的難點

　　由于多層電路板中層數眾多，用戶對PCB層的校準要求越來越高。通常，層之間的對準公差控制在75微米?？紤]到多層電路板單元尺寸大、圖形轉換車間環境溫濕度大、不同芯板不一致性造成的位錯重疊、層間定位方式等，使得多層電路板的對中控制更加困難。

　　3、壓縮制造中的難點

　　許多內芯板和半固化板是疊加的，在沖壓生產中容易出現滑板、分層、樹脂空隙和氣泡殘留等缺陷。在層合結構的設計中，應充分考慮材料的耐熱性、耐壓性、含膠量和介電厚度，制定合理的多層電路板材料壓制方案。

　　由于層數多，膨脹收縮控制和尺寸系數補償不能保持一致性，薄層間絕緣層容易導致層間可靠性試驗失敗。

　　4、鉆孔制作難點

　　采用高TG、高速、高頻、厚銅類特殊板材，增加了鉆孔粗糙度、鉆孔毛刺和去鉆污的難度。層數多，累計總銅厚和板厚，鉆孔易斷刀;密集BGA多，窄孔壁間距導致的CAF失效問題;因板厚容易導致斜鉆問題。

　　以上就是小編介紹的關于什么是多層線路板和多層PCB線路板打樣的四大難點，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
