很多工程師畫好板，準備打樣測試的時候，不知道發一個文件給廠家打樣，隨著迎合市場的不斷需求，其實，現在很多文件pcb工廠都可以打開的，比如說，后綴.pcb的文件，后綴.PcbDoc的文件，后綴.dwg的文件還有g(shù)erber文件等等，下面小編來詳細的說一說。

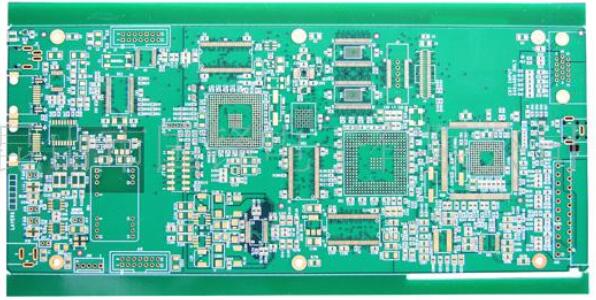

　　pcb打樣需要什么文件給板廠

　　首先，需要提供PCB或者GERBER文件，文件中要包含制版說明——包括板子層數、材質、焊盤工藝、油墨顏色等具體要求，下面就來具體了解一下部分主要的參數說明。

　　材料：要說明PCB的制作材料是需要什么樣的，目前最普遍的是用FR4，主要材料是環氧樹脂剝離纖維布板。

　　板層：要說明制作PCB板的層數。(PCB板的制作層數不同，價格也會不同，PCB線路板打樣流程是大同小異的)

　　阻焊顏色：顏色有很多種，也可根據要求來進行選擇，一般的是綠色。

　　絲印顏色：PCB上絲印的字體和邊框的顏色，一般選擇為白色。

　　銅厚：一般根據PCB電路的電流來進行科學計算銅的厚度，一般越厚越好，但成本會更高，所以需要合理平衡。

　　過孔是否覆蓋阻焊：過阻焊就是將過孔絕緣起來，否則就是讓過孔不絕緣。

　　表面涂層：有噴錫和鍍金。

　　數量：制作PCB的數量要說明清楚。

　　如果是Protel 99 SE和DXP軟件畫板的，一般PCB打樣給的都是生產文件，也就是gerber文件(包含你所使用的每一層和鉆孔文件)，你也可以發原文件，不過為了防止抄板，公司一般都不這么做。

　　如果是PADS Layout畫的板子，可以是gerber也可以是pcb文件，不過為了保險起見，最好是轉成gerber，這樣可以防止打樣工廠自己轉gerber文件的時候出錯。當然gerber文件里肯定要包含你設計的每一層和鉆孔文件等。

　　最后可以附帶一個你對PCB制作的技術要求，文件中要包含制版說明——包括板子層數、材質、焊盤工藝、油墨顏色等具體要求。

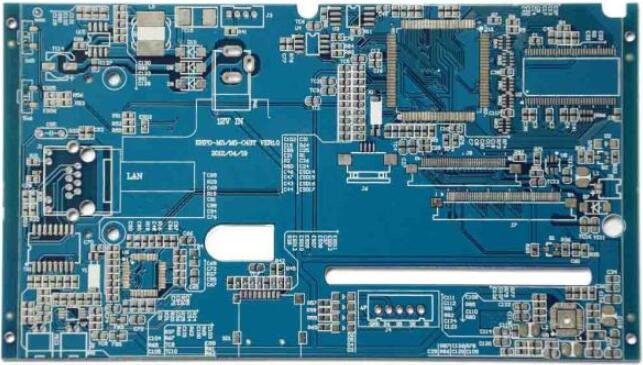

　　pcb打樣需要的文件后綴是什么

　　最常見的設計pcb軟件的后綴名是.pcb，.PcbDoc這兩種。

　　如果是發的pcb文件給廠家，Protel 99 SE和PADS Layout畫板的文件后綴，當然就是.pcb了。如果是dxp畫板的，文件后綴是.PcbDoc，如果是Protel 99 SE和DXP軟件畫板的提供的gerber文件的后綴是.gtl、.gts、.gto等等，如果是PADS Layout畫板的提供的gerber文件的后綴是.pho。

　　值得注意的是，在提供gerber文件的時候，一定要將鉆孔文件也放在一起提供給廠家。

　　以上就是小編介紹的關于pcb打樣需要什么文件給板廠和pcb打樣需要的文件后綴是什么，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
